제품소개

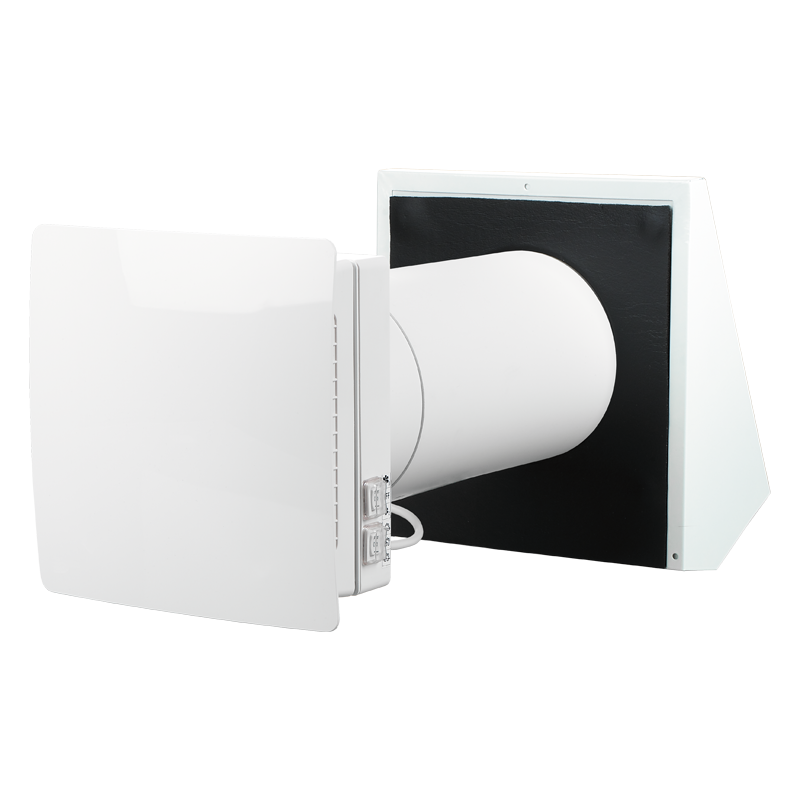

TwinFresh Comfo RA1-50 V3

벤츠(Vents)의 ‘Twin Fresh Comfo’는 독일 기술로 연구 개발 제작되어 우크라이나에서 생산, 전세계로 수출되고 있는 유럽형 열회수 환기 시스템입니다.

열회수 장치란?

4계절 신선한 공기는 실내로, 실내의 나쁜 공기는 밖으로!
겨울철 따뜻한 공기는 유지하면서 외부의 신선한 공기와 순환시켜주는 시스템

특징

Point1
- 높은 에너지 회수
- High-Tech 세라믹 사용으로 공기 열 회수율 88%
Point2
- 저전력 사용
- Reversible EC 모터 사용으로 4.5 ~ 7W (700원/월)
Point3
- 장치 2개 사용시 자동 연동 가동 (공기 흐름 방식)
- 저소음 : 13 - 23 dB(From 3meters)
                   22 - 32 dB(From 1meter)
Point4
- 157mm 원통형, Airduct 250 ~ 470mm 길이
- Outer Hood는 알루미늄 재질에 흰색 폴리머 코팅 처리
- G3 Filter Glass 장착으로 외부공기 클리닝 (10㎛)
(건축주 요청시 F7 Filter 추가:2.5㎛)

왜, 열기수 환기장치가 필요한가?

공장의 굴뚝 연기, 자동차 매연, 황사 및 (초)미세먼지로 인한 호흡기 질환, 아토피 등 각종 건강 유해 문제 발생

차단된 아파트나 주택의 실내를 채우고 있는 공기는 세균과 먼지 입자, 건축 자재에서 나오는 많은 종류의 가스를 포함하고 있으며 이것들이 결과적으로 외부 오염과 다를 바가 없습니다.

외부 대기 오염으로 창문도 열지 못하고 밀폐된 내부 실내 공기도 오염되고 있어, 해결책이 절실히 필요합니다.

이 같은 문제를 해결할 수 있는 것이 ‘벤츠 열회수 환기 장치(시스템)’입니다.

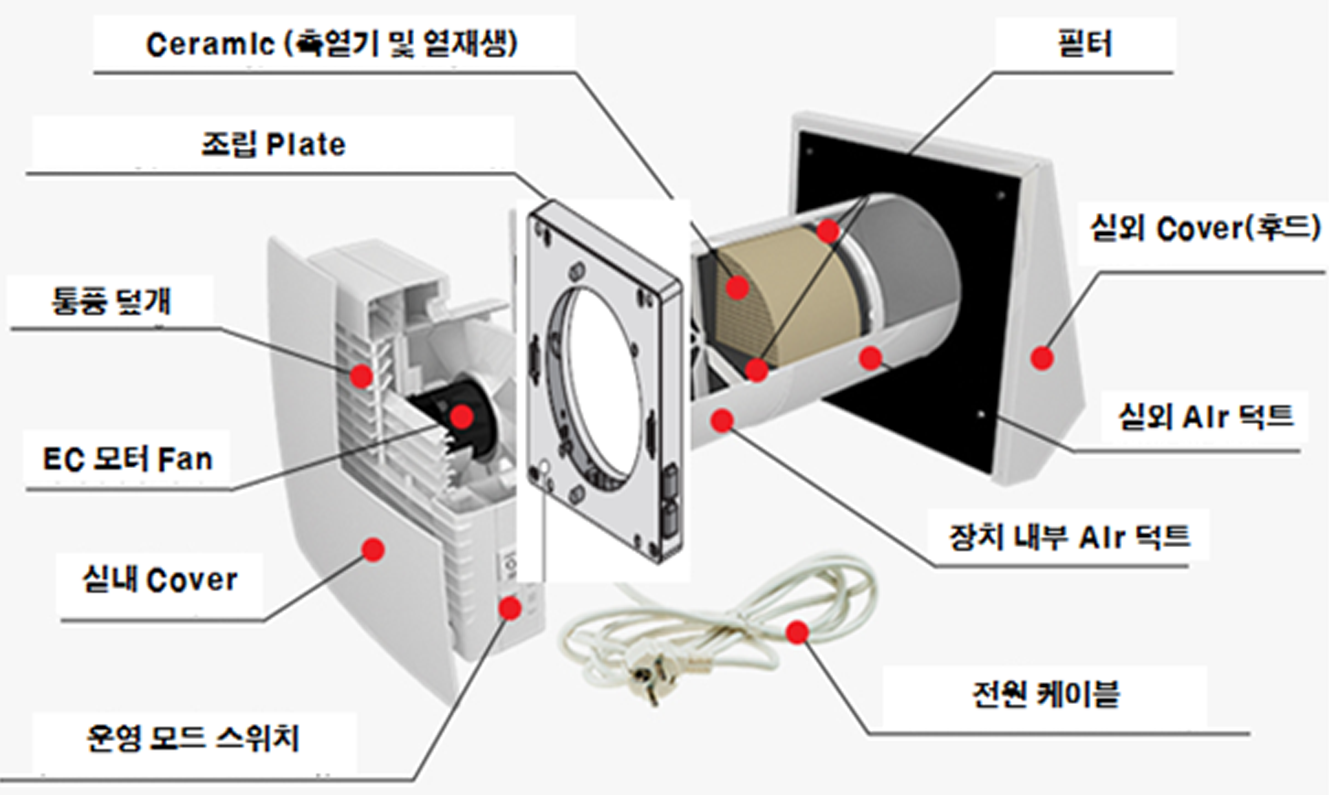

열회수 환기 장치 구조

구조

설치는 쉽게, 기능은 다양하게, 작동은 조용하게

열회수 환기 작동 원리

열회수 환기 작동 원리
CYCLE I.
따뜻한 방안의 공기가 세라믹을 통해 배출될 때, 공기의 열과 습기가 90%까지 세라믹에 흡수되어, 세라믹을 따뜻하게 데워 준다. 70초 후 환기장치는 자동으로 외부 공기 공급 모드(사이클 II 모드)로 전환된다.
CYCLE II.
외부의 신선한 공기가 공급될 때, 따뜻하게 데워진 세라믹을 통과하면서 외부 공기는 실내 온도로 올라가게 되어 실내는 열 손실 없이 신선한 공기를 공급받게 된다. 세라믹의 온도가 떨어질 때(70초), 사이클 I 모드로 전환된다.

TwinFresh Comfo RA1-50 V3 규격

TECHNICAL DATA
TwinFresh Comfo RA1-50 V3
speed
Unit voltage [V/50(50) Hz] 1~100-230
Power [W] 4.5 5 7
Current [A] 0.024 0.026 0.039
Air flow [㎥/h] (CFM) 21 (12) 32 (19) 50 (29)
Sound pressure level at 1 m distance [dB(a)]* (Sones) 22 (0.4) 29 (0.7) 32 (1.0)
Sound pressure level at 3 m distance [dB(a)]* (Sones) 13 (0.2) 20 (0.4) 23 (0.5)
Outdoor sound pressure attenuation [dB(A)]** 40
Maximum transported air temperature [℃] (℉) from -20 (-4) up to +50 (122)
Heat recovery efficiency [%]*** 88 83 75
SEC-class IP 24

* In accordance with ISO 3741:2004
** In accordance with DINE EN 20140
***In accordance with DIBt LU-A 20

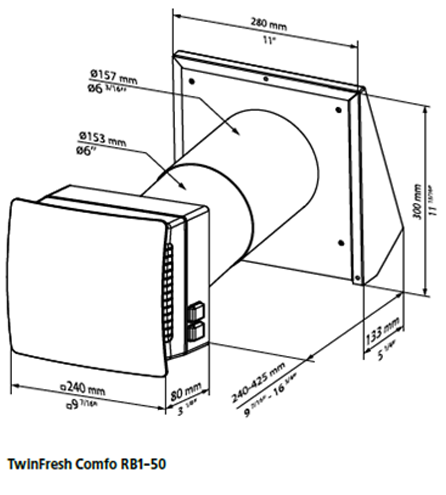

TwinFresh RA1-50 규격

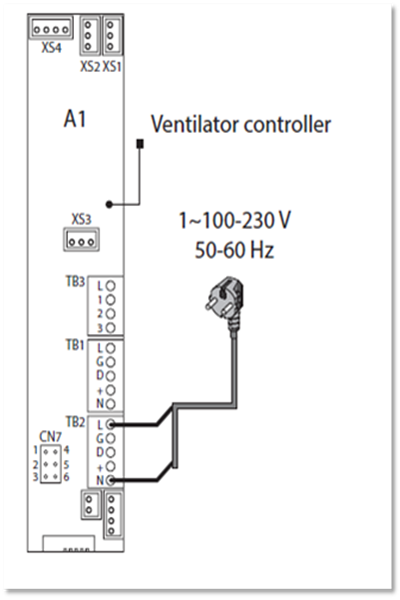

조작 방법

조작 방법1
조작 방법2

매뉴얼 스위치는 기능이 제한되어 있으나 리모트는 모든기능을 사용할 수 있음.
리모트를 사용할 경우 매뉴얼 스위치가 열회수 모드에 위치해 있어야 한다.

FILTER

- 제품 사양표
제조사 Model 환기세기 (CMH) 소음 (dB) 열회수율 (%) Filter(㎛)
Vents Comfo RB1-50 21-50 13 / 20 / 23 88 F7(2.5)
G3(10)

Vents(F7)

FILTER1

Vents(G3)

FILTER2
  • - F7 Filter는 90일(3개월에) 1회 새 제픔으로 교환한다.
      (Filter 상태가 좋으면 최소6개월에 1회 교환한다)

외부 COVER

외부 COVER A [돌출형]

외부 COVER

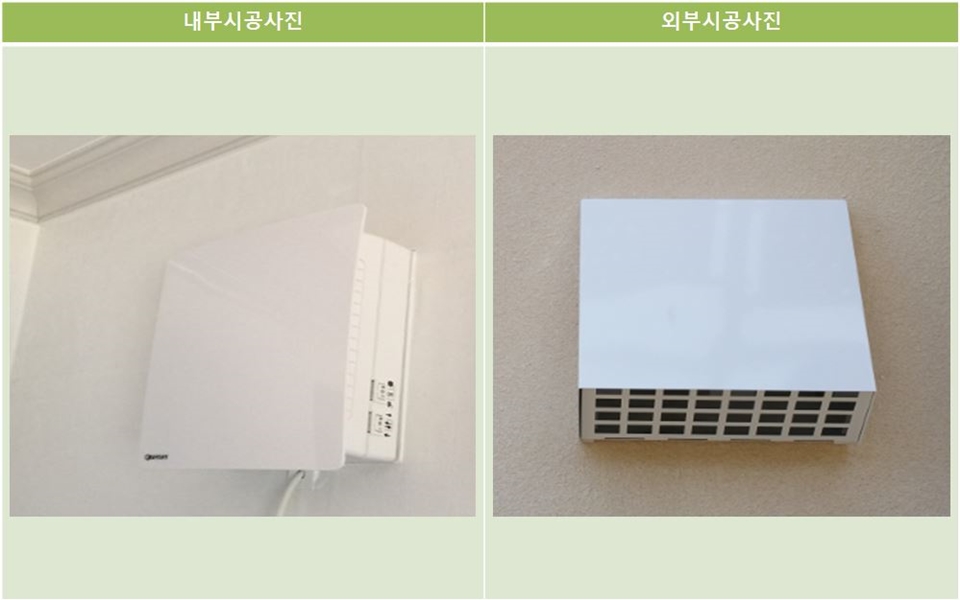

시공 사례

강원 영월

시공 사례1

경북 문경

시공 사례3

인증서

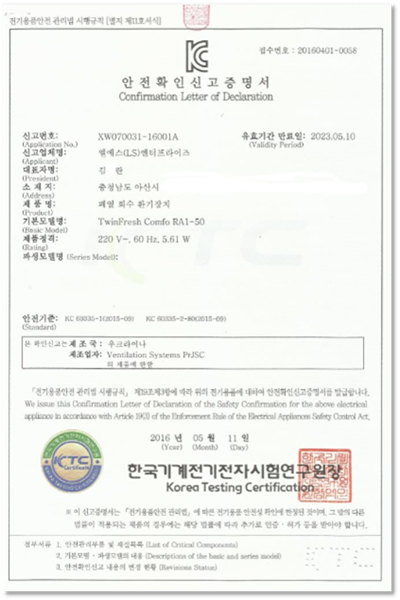

KC인증서 (미인증시 국내판매 불가)

KC인증서

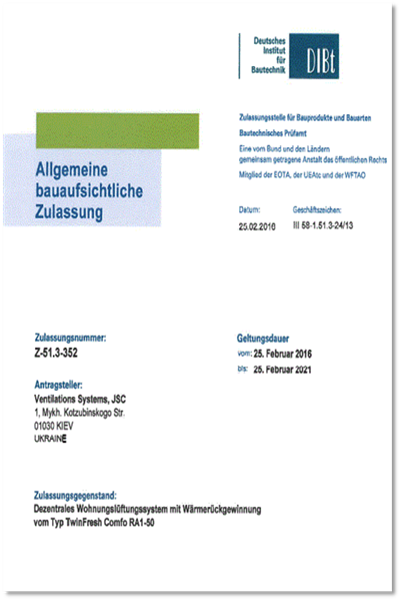

독일DIBT (독일 건설기술협회)

독일DIBT

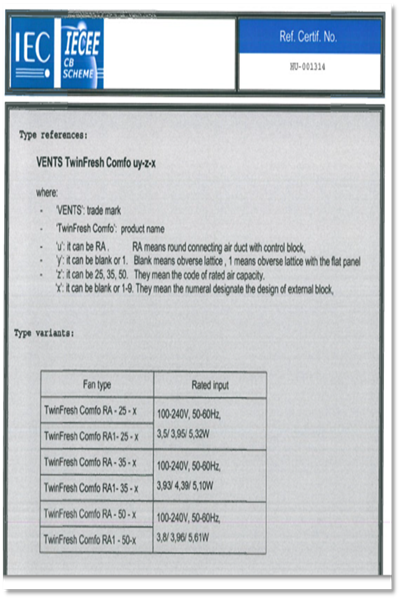

IECEE CB (국제전기기기인증제도)

IECEE CB

한국 전기제품 주파수(50-60HZ)

한국 전기제품 주파수(50-60HZ)
